Scaffold-GS 论文与代码笔记

论文: Scaffold-GS: Structured 3D Gaussians for View-Adaptive Rendering

代码仓库: city-super/Scaffold-GS

项目主页：https://city-super.github.io/scaffold-gs/

摘要与简介

We introduce Scaffold-GS, which uses anchor points to distribute local 3D Gaussians, and predicts their attributes on-the-fly based on viewing direction and distance within the view frustum.

简介提到，传统高斯往往会过度膨胀高速球以适应每一个视角，从而忽略了场景结构，导致了冗余与低泛化性。

Furthermore, view-dependent effects are baked into individual Gaussian parameters with little interpolation capabilities, making it less robust to substantial view changes and lighting effects.

原版的3DGS对每个球储存了48个参数的球谐函数函数，使得可以精准表达反光效果，但是问题在于：球谐函数的值是固定的，如果遇到非常复杂的反射，原版 3DGS 单靠一个高斯球的球谐函数存不下这么复杂的视角变化，于是会在表面堆叠很多的微小高斯球，从左边看的时候，负责左边反光的高斯球显示出来；从右边看时，负责右边反光的高斯球显示出来，极大地破坏了场景的真实结构。
插值能力不足（每个参数由每个小球单独保存，没有插值可言）

方法基础 (Base)	代表性方法	优点 (Pros)	缺点 (Cons)
1. 基于 MLP 的神经场与渲染 (MLP-based Neural Fields…)	早期的 NeRF 及其各类变体	1. 具有体积特性和 MLP 的归纳偏置，平滑插值能力极强。 2. 新视角合成的渲染质量极高 (SOTA)。	1. 需沿光线进行密集的采样计算，渲染速度极其缓慢。 2. 向复杂大规模场景的扩展与泛化能力有限。 3. 大多加速算法不是变慢就是牺牲画质。
2. 基于网格的神经场与渲染 (Grid-based Neural Fields…)	Plenoxel, K-planes, InstantNGP 等	1. 利用空间数据结构（如体素/哈希网格）存储局部特征，大幅加速特征查询。 2. 训练和推理速度显著提升（可达实时）。 3. 计算效率远高于纯全局的 MLP 模型。	1. 依然没有摆脱体积射线步进，仍需查询大量采样点来渲染一个像素。 2. 难以有效地表示和跳过“空白空间，存在无效计算冗余。
3. 基于点的神经场与渲染 (Point-based Neural Fields…)	传统点云渲染, Point-NeRF, 3D-GS	1. 利用几何图元直接进行光栅化，渲染速度极快（发挥 GPU 极限）。 2. 能够灵活地处理和表达拓扑变化。 3. 结合体渲染积分机制（如 3D-GS），可实现超高细节的实时渲染。	1. 传统点渲染容易受到孔洞和异常点困扰，产生伪影。 2. Point-NeRF 仍依赖体渲染步进，帧率受限。 3. 原版 3D-GS 缺乏几何结构约束，通过无脑堆叠产生严重冗余，且对复杂光线的泛化较弱。

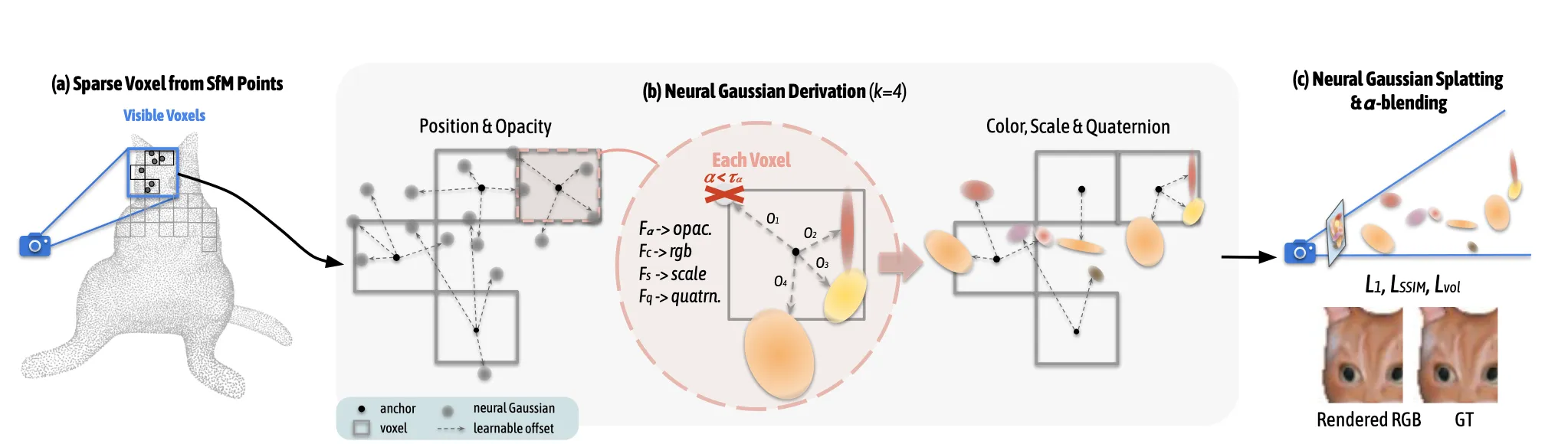

Method Of Scaffold-GS

①体素化去冗余 (Voxelization)：

将COLMAP 生成的稀疏 SfM 点云所在的空间划分为大小为 $\epsilon$ 的体素（Voxel）网格，这里直接做除法并且向下取整，去重复后，将点云坐标离散化到对应的体素中心，建立一个结构化的稀疏网格。

\mathbf{V} = \left\{ \left\lfloor \frac{\mathbf{P}}{\epsilon} \right\rfloor \right\} \cdot \epsilon

② 构造锚点属性与特征增强 (Anchor Attributes & Feature Enhancement)

在确定了锚点的位置 $\mathbf{V}$ 后，每个锚点 $v$ 都被赋予了一套核心属性，使其能够感知周围环境：

核心属性定义：
- $f_v \in \mathbb{R}^{32}$ ：局部上下文特征（Local context feature），存储该区域的基础几何和外观信息。
- $l_v \in \mathbb{R}^3$ ：缩放因子（Scaling factor），控制该锚点生成的神经高斯球的覆盖范围。
- $\mathbf{O}_v \in \mathbb{R}^{k \times 3}$ ： $k$ 个可学习的偏移量（Learnable offsets），定义了 $k$ 个神经高斯相对于锚点中心的具体位置。
多分辨率特征库 (Multi-resolution Feature Bank)：为了让模型能够处理不同距离下的细节（LOD），作者为每个锚点创建了一个特征库：

\{f_v, f_{v_{\downarrow_1}}, f_{v_{\downarrow_2}}\}

其中 $\downarrow_n$ 表示对特征进行 $2^n$ 倍率的下采样，分别代表高、中、低三种分辨率。

视角相关的动态权重融合：模型会根据相机位置 $\mathbf{x}_c$ 和锚点位置 $\mathbf{x}_v$ 计算：
- 相对距离： $\delta_{vc} = \lVert \mathbf{x}_v - \mathbf{x}_c \rVert_2$
- 观察方向： $\vec{\mathbf{d}}_{vc} = \frac{\mathbf{x}_v - \mathbf{x}_c}{\lVert \mathbf{x}_v - \mathbf{x}_c \rVert_2}$
然后，将距离和方向输入一个微型 MLP ： $F_w$ 来预测三个权重：

\{w, w_1, w_2\} = \text{Softmax}(F_w(\delta_{vc}, \vec{\mathbf{d}}_{vc}))

在代码中，MLP被定义为

self.mlp_feature_bank = nn.Sequential(
      nn.Linear(3+1, feat_dim),
      nn.ReLU(True),
      nn.Linear(feat_dim, 3),
      nn.Softmax(dim=1)
).cuda()

最后，通过加权求和得到该视角下最终的综合锚点特征 $\hat{f_v}$ ：

\hat{f_v} = w \cdot f_v + w_1 \cdot f_{v_{\downarrow_1}} + w_2 \cdot f_{v_{\downarrow_2}}

   1 if pc.use_feat_bank:
   2     cat_view = torch.cat([ob_view, ob_dist], dim=1)
   3     # 先拼接参数，然后调用微型 MLP 预测权重 {w, w1, w2}
   4     bank_weight = pc.get_featurebank_mlp(cat_view).unsqueeze(dim=1)
   5     # 对高、中、低三种分辨率特征进行加权求和，得到融合特征 feat

意义：通过这种设计，同一个锚点在近看时会倾向于使用高分辨率特征，远看时则切换到低分辨率特征，实现了平滑的 LOD 切换。

③ 神经高斯派生 (Neural Gaussian Derivation)

1. 神经高斯分布的初始化和推导 视锥体内的每个锚点会“孵化”出 $k$ 个神经高斯。使用参数：

位置： $\mu$
不透明度： $\alpha$
旋转四元数 : $\mathcal{q}$
伸展 : $\mathcal{s}$
颜色： $\mathcal{c}$ 它们的位置 $\mu$ 由锚点中心坐标 $\mathbf{x}_v$ 、学习到的偏移量 $\mathcal{O}$ 和缩放因子 $l_v$ 共同决定：

\{\mu_0, \dots, \mu_{k-1}\} = \mathbf{x}_v + \{\mathcal{O}_0, \dots, \mathcal{O}_{k-1}\} \cdot l_v

其中，偏移量 $\mathcal{O}$ 是被初始化为0的可学习参数。

   1 # 偏移量 * 锚点缩放 (O * l_v)
   2 offsets = offsets * scaling_repeat[:,:3]
   3 # 最终球心位置 μ = 锚点位置 + 偏移量
   4 xyz = repeat_anchor + offsets

2. 动态预测高斯属性 高斯球的透明度 $\alpha$ 、颜色 $c$ 、旋转四元数 $q$ 、缩放比例 $s$ 等属性是根据当前的综合特征 $\hat{f_v}$ 以及相对相机视角 $(\delta_{vc}, \vec{\mathbf{d}}_{vc})$ 动态解码计算出来的，例如：

\{\alpha_0, \dots, \alpha_{k-1}\} = F_\alpha(\hat{f}_v, \delta_{vc}, \vec{\mathbf{d}}_{vc}),

这里的 $F_\alpha, F_c, F_s, F_q$ 分别是控制这四个参数的神经网络MLP，定义的方法与上面的 $F_w$ 差不多

在代码中：

在调用 MLP 之前，代码先将 $\hat{f}_v, \delta_{vc}, \vec{\mathbf{d}}_{vc}$ 拼接在一起：

   1. cat_local_view = torch.cat([feat, ob_view, ob_dist], dim=1) # [N, c+3+1]

之后再把各个特征送进MLP，但是预测缩放和旋转的参数使用了同一个MLP

   1     # 调用 mlp_cov 一次性得到缩放和旋转的原始数据
   2     scale_rot = pc.get_cov_mlp(cat_local_view)
   3     # 从网络输出中拆分出缩放 s
   4     scaling = scaling_repeat[:,3:] * torch.sigmoid(scale_rot[:,:3])
   5     # 从网络输出中拆分出旋转 q 并进行归一化激活
   6     rot = pc.rotation_activation(scale_rot[:,3:7])

3. 高效过滤剔除

只有视锥体内可见的锚点才会被激活运算。
为了进一步维持极限渲染速度，模型设置了一个不透明度阈值 $\tau_\alpha$ 。如果 MLP 预测出来的某个神经高斯的透明度低于阈值（ $\alpha < \tau_\alpha$ ），它在进入光栅化管线前就会被直接剔除。

④锚点优化

Growing Operation 把 3D 空间切分成边长为 $\epsilon_g$ 的体素，在训练过程中，如果没渲染出来，就会在反向传播时给这个区域的高斯球一个很大的梯度，并且统计平均梯度 $\nabla_g$ ，如果 $\nabla_g > \tau_g$ ，说明在这个部分渲染很吃力，会在这里体素的中心放新锚点（如果本来没有锚点）。

从左至右，我们将神经高斯体在空间上量化为尺寸为 $\{\epsilon_g^{(m)}\}$ 的多分辨率体素（ $m \in \{1, 2, 3\}$ ）。新的锚点将被添加到平均梯度大于 $\{\tau_g^{(m)}\}$ 的体素中，以m作为“维度”：

\epsilon_g^{(m)} = \epsilon_g / 4^{m-1}, \quad \tau_g^{(m)} = \tau_g * 2^{m-1}

Pruning Operation

计算N次训练迭代的与锚点关联的神经高斯球的不透明度，如果低于预期则移除

⑤损失函数设计

像素颜色损失： $\mathcal{L}_1$
SSIM损失： $\mathcal{L}_{SSIM}$
体积正则化(结构相似性) ： $\mathcal{L}_{vol}$
总的损失函数： $\mathcal{L} = \mathcal{L}_1 + \lambda_{\text{SSIM}}\mathcal{L}_{\text{SSIM}} + \lambda_{\text{vol}}\mathcal{L}_{\text{vol}}$ 其中体积正则化 $\mathcal{L}_{\text{vol}}$ 为： $\mathcal{L}_{\text{vol}} = \sum_{i=1}^{N_{\text{ng}}} \text{Prod}(s_i)$ 在这里， $N_{\text{ng}}$ 表示场景中神经高斯体的数量， $\text{Prod}(\cdot)$ 是向量各个元素的乘积，这里指代每个神经高斯体的缩放向量 $s_i$ 。

对于压缩的意义：体积正则化项鼓励神经高斯体保持较小的体积，并使它们之间的重叠最小化。机制在模型训练的源头就遏制了冗余表达，使得最终生成的几何结构更加紧凑和锐利，为后续进一步的量化和剪枝操作扫清了障碍。

完整训练过程

初始化模型

   gaussians = GaussianModel(...)
   scene = Scene(dataset, gaussians, ply_path=ply_path, shuffle=False)
   # 创建场景，调用了/scene/gaussian_model.py 的create_from_pcd，创造点云
   # 注册参数，调用了training_setup，把4个MLP的参数打包传递

训练主循环

动态训练学习率调整

   gaussians.update_learning_rate(iteration)

锚点和 MLP 的学习率会随着训练不断衰减，保证后期模型能够收敛到精细的细节。

选择视角

   1  # Pick a random Camera
   2  if not viewpoint_stack:
   3      viewpoint_stack = scene.getTrainCameras().copy()
   4  viewpoint_cam = viewpoint_stack.pop(randint(0, len(viewpoint_stack)-1))

渲染

先计算哪些锚点在相机视野内部

   voxel_visible_mask = prefilter_voxel(viewpoint_cam, gaussians, pipe,background)

调用render

   render_pkg = render(...)

根据相机距离和方向，把锚点特征解码成一堆临时的神经高斯球。这些球只存在于显存中.

损失计算与梯度反向传播

   1   Ll1 = l1_loss(image, gt_image)
   2   ssim_loss = (1.0 - ssim(image, gt_image))
   3   scaling_reg = scaling.prod(dim=1).mean()
   4   loss = (1.0 - opt.lambda_dssim) * Ll1 + opt.lambda_dssim * ssim_loss + 0.01*scaling_reg

\mathcal{L} = \mathcal{L}_1 + \lambda_{\text{SSIM}}\mathcal{L}_{\text{SSIM}} + \lambda_{\text{vol}}\mathcal{L}_{\text{vol}}


loss.backward()

结构优化

锚点梯度与不透明度的平均统计

   # train.py
   1     gaussians.training_statis(...)

   1  #scene/gaussiam_model.py
   2  def training_statis(...):
   3     # 更新不透明度统计
   4     ...
   5     # 剔除负值
   6
   7     # 将对应的神经高斯的透明度求和，累加给锚点

   8     temp_opacity = temp_opacity.view([-1, self.n_offsets])
   9     self.opacity_accum[anchor_visible_mask] += temp_opacity.sum(dim=1, keepdim=True)

   10      # 找出当前视野中激活的高斯球的掩码
        ...
   11     temp_mask = combined_mask.clone()
   12     combined_mask[temp_mask] = update_filter

   13      # 计算当前高斯球受到的梯度范数
   14     grad_norm = torch.norm(viewspace_point_tensor.grad[update_filter, :2], dim=-1, keepdim=True)
   15
   16     # 累加梯度误差到每个偏移量上
   17     self.offset_gradient_accum[combined_mask] += grad_norm
   18     self.offset_denom[combined_mask] += 1

锚点的Growing 和 Pruning

# train.py
gaussians.adjust_anchor(...)

    def adjust_anchor(...):
        #  1. 计算平均梯度
        grads = self.offset_gradient_accum / self.offset_denom # [N*k, 1]
        grads[grads.isnan()] = 0.0
        # 2. 计算被观测到的锚点（迭代中）被观测超过一定次数
        offset_mask = (self.offset_denom > check_interval*success_threshold*0.5).squeeze(dim=1)

        # Grow
        self.anchor_growing(grads_norm, grad_threshold, offset_mask)

        # update offset_denom
         ...

        # # prune anchors
        # 计算掩码，只有出现次数足够多，并且不透明度低才能判定需要被修剪
        prune_mask = (self.opacity_accum < min_opacity*self.anchor_demon).squeeze(dim=1)
        anchors_mask = (self.anchor_demon > check_interval*success_threshold).squeeze(dim=1) # [N, 1]
        prune_mask = torch.logical_and(prune_mask, anchors_mask) # [N]
        ...
