4D Gaussian Splatting

1. GaussianModel：4D Gaussian 的参数

在代码里，GaussianModel 不是为每个 Gaussian 创建一个对象，而是把所有 Gaussian 的参数批量存成张量。

4DGS 相比 3DGS 多出来的核心参数是：

self._t
self._scaling_t
self._rotation_r

含义：

• _t：这个 Gaussian 在时间轴上的中心。
• _scaling_t：这个 Gaussian 在时间维度上的局部尺度。
• _rotation_r：和 _rotation 一起构造完整 4D rotation，让 Gaussian 能在 (x, y, z, t) 空间中旋转，从而产生空间和时间的耦合。

左右四元数与 4D 协方差矩阵

3D rotation 可以用一个单位四元数表示；4D rotation 的自由度更多，代码使用一对单位四元数：

_rotation    # 左四元数
_rotation_r  # 右四元数

使用时会归一化为单位四元数。单位四元数表示纯旋转；如果不归一化，变换中会混入缩放，旋转矩阵就不再是正交矩阵。

需要注意：

• 一个单位四元数有 3 个自由度。
• 4D rotation 使用左右两个单位四元数，共 6 个旋转自由度。
• 4D 对称协方差矩阵本身有 10 个独立元素；代码用 scaling_xyzt + 4D rotation 这种参数化方式来构造它。

4D 协方差构造链路：

scaling_xyzt = [sx, sy, sz, st]
R_4d = R(q_l, q_r)
Σ_4d = R_4d diag(sx², sy², sz², st²) R_4dᵀ

代码对应：

L = build_scaling_rotation_4d(scaling, rotation_l, rotation_r)
actual_covariance = L @ L.transpose(1, 2)

2. 4D Gaussian 如何切成当前帧 3D Gaussian

最重要的函数：

4d-gaussian-splatting/scene/gaussian_model.py
get_current_covariance_and_mean_offset()

核心变量：

dt = timestamp - self.get_t

dt 表示“当前渲染时间”和“这个 Gaussian 自己的中心时间”的差。

关键代码：

def build_covariance_from_scaling_rotation_4d(
    scaling,
    scaling_modifier,
    rotation_l,
    rotation_r,
    dt=0.0,
):
    L = build_scaling_rotation_4d(
        scaling_modifier * scaling,
        rotation_l,
        rotation_r,
    )
    actual_covariance = L @ L.transpose(1, 2)

    cov_11 = actual_covariance[:, :3, :3]   # Σ_xx：空间 xyz 的 covariance
    cov_12 = actual_covariance[:, 0:3, 3:4] # Σ_xt：空间和时间的耦合项
    cov_t = actual_covariance[:, 3:4, 3:4]  # Σ_tt：时间维度的 variance

    current_covariance = cov_11 - cov_12 @ cov_12.transpose(1, 2) / cov_t
    symm = strip_symmetric(current_covariance)

    if dt.shape[1] > 1:
        mean_offset = (cov_12.squeeze(-1) / cov_t.squeeze(-1))[:, None, :] * dt[..., None]
        mean_offset = mean_offset[..., None]
    else:
        mean_offset = cov_12.squeeze(-1) / cov_t.squeeze(-1) * dt

    return symm, mean_offset.squeeze(-1)

数学上，完整 4D Gaussian 可以分块写成：

Σ_4d =
[ Σ_xx  Σ_xt ]
[ Σ_tx  Σ_tt ]

给定当前时间 t 后，条件 3D Gaussian 为：

μ_x|t = μ_x + Σ_xt Σ_tt⁻¹ (t - μ_t)
Σ_x|t = Σ_xx - Σ_xt Σ_tt⁻¹ Σ_tx

代码中的：

current_covariance = Σ_x|t
mean_offset = Σ_xt Σ_tt⁻¹ (timestamp - self.get_t)

所以当前帧 3D 中心是：

当前帧 3D 中心 = _xyz + mean_offset

get_cov_t() 与时间可见性

get_cov_t() 用来计算某个 4D Gaussian 在世界时间轴上的方差：

cov_t = Var(t) = Σ_4d[3, 3]

它不是速度，也不是中心时间，而是控制这个 Gaussian 在时间维度上衰减速度的方差项。

时间可见性由 get_marginal_t() 计算：

sigma = self.get_cov_t()
torch.exp(-0.5 * (self.get_t - timestamp) ** 2 / sigma)

后续会和基础 opacity 相乘：

opacity_current = opacity_base × marginal_t(timestamp)

含义：

• 当前时间越接近 Gaussian 的中心时间 _t，该 Gaussian 越可见。
• 当前时间离 _t 越远，该 Gaussian 越透明。

3. 4DSH：颜色如何引入时间

第 i 个 Gaussian 的颜色同时依赖：

• d：观察方向。
• Δt：Gaussian 中心时间和当前渲染时间的差。

4DSH 的基函数为：

Z^m_{n,l}(t, θ, φ) = cos(2π n t / T) · Y^m_l(θ, φ)

其中：

• Y^m_l(θ, φ) 处理观察方向。
• cos(2π n t / T) 处理时间变化。

因此，4DSH 相比普通 SH 的核心变化是：基函数从只依赖方向的 Y_l^m(d)，扩展为依赖方向和时间的 cos(...) · Y_l^m(d)。训练时学习的仍然是这些基函数前面的颜色系数。

代码对应：

utils/sh_utils.py
eval_shfs_4d()

默认 sh_degree=3、sh_degree_t=2 时：

空间 SH basis 数 = (3 + 1)^2 = 16
时间 basis 数 = 3，即 n = 0, 1, 2
总通道数 = 16 × 3 = 48

颜色形式可以理解为：

RGB(d, Δt)
= C0(d)
+ cos(2π Δt / T) · C1(d)
+ cos(4π Δt / T) · C2(d)

4. 论文中的渲染公式

3DGS 中，一个 pixel 的最终颜色为：

C = Σ_i c_i α_i G_i^{2D}(x) Π_{j=1}^{i-1}(1 - α_j G_j^{2D}(x))

含义：

• c_i：第 i 个 Gaussian 的颜色。
• α_i：第 i 个 Gaussian 的基础 opacity。
• G_i^{2D}(x)：投影到屏幕后的 2D Gaussian 权重。
• Π(...)：前面 Gaussian 透过来的剩余透射率。

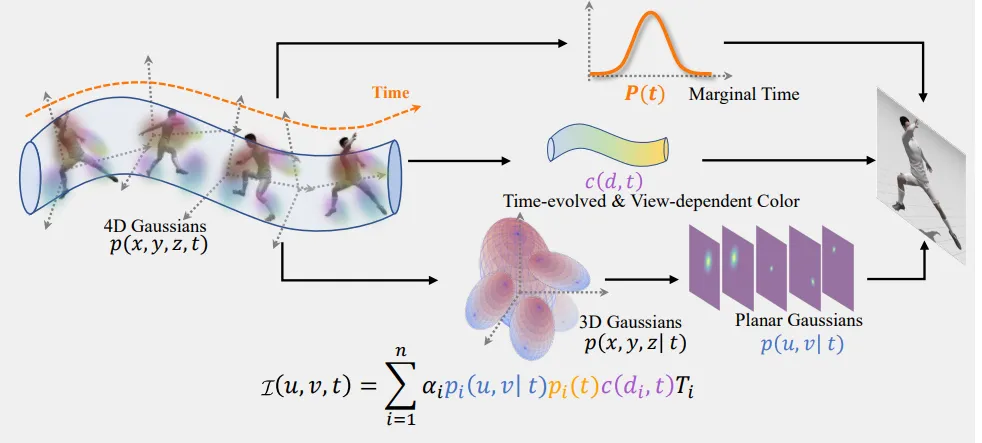

4DGS 将它扩展为依赖时间的渲染：

I(u, v, t)
= Σ_i p_i(u, v, t) α_i c_i(d, t)
  Π_{j=1}^{i-1}(1 - p_j(u, v, t) α_j)

其中 p_i(u, v, t) 是第 i 个 4D Gaussian 在当前像素和当前时间下的贡献。

进一步分解：

p_i(u, v, t) = p_i(t) · p_i(u, v | t)

也就是：

一个 4D Gaussian 在当前时间 t 的贡献
= 当前时间切片下的 3D Gaussian
× 这个 Gaussian 在时间 t 上的 marginal 权重

因此：

I(u, v, t)
= Σ_i p_i(t) p_i(u, v | t) α_i c_i(d, t)
  Π_{j=1}^{i-1}(1 - p_j(t) p_j(u, v | t) α_j)

5. 渲染过程

代码入口：

gaussian_renderer/__init__.py
render()

关键流程：

render()
  ↓
拿当前 viewpoint_camera.timestamp
  ↓
如果 compute_cov3D_python=True:
    pc.get_current_covariance_and_mean_offset()
    pc.get_marginal_t()
    在 Python 里得到当前 3D Gaussian
  ↓
否则:
    把 4D 参数 ts / scales_t / rotation_r 连同 timestamp 交给 CUDA
    CUDA 内部得到当前 3D Gaussian
  ↓
rasterizer 把当前 3D Gaussian 投影成 2D splat
  ↓
alpha blending 得到 rendered image

默认配置一般是：

compute_cov3D_python: False
convert_SHs_python: False

因此，默认训练时：

• 4D → 3D 的条件化主要在 CUDA 中完成。
• 4DSH → RGB 的颜色求值主要在 CUDA 中完成。

6. 训练优化

6.1 参数优化

论文中优化主要依赖渲染损失。代码里的主 loss 是：

loss = (1 - λ_dssim) · L1 + λ_dssim · (1 - SSIM)

训练时每个样本包含：

• gt_image
• viewpoint_cam
• viewpoint_cam.timestamp

训练流程：

DataLoader 抽取 batch
  ↓
每个样本根据 timestamp 做 4D 切片
  ↓
render 得到预测图像
  ↓
和 GT image 计算 loss
  ↓
反向传播更新 4D Gaussian 参数

论文提到 batch sampling 可以缓解动态场景中的 temporal flickering / jitter。代码实现上，它就是一次 iteration 中采 batch_size 张训练图一起算 loss；这些样本通常对应多个相机位置和多个 timestamp。

6.2 密度控制

普通 3DGS 主要根据屏幕空间位置梯度判断哪里重建不足，需要增密。4DGS 论文中还提到引入时间位置 t 的平均梯度作为 density control 指标。

需要注意代码实现细节：

• 代码确实计算并累计了 _t.grad：

  _t.grad → batch_t_grad → t_gradient_accum → grads_t

• 但当前 densify_and_clone() 和 densify_and_split() 的选择条件主要仍然使用屏幕空间梯度 grads，没有真正使用 grads_t 来决定哪些 Gaussian 被增密。

当前代码中真正体现时间维度增密的是 time split。

7. Gaussian 增长与减少逻辑

7.1 什么时候触发

训练循环中：

densify_from_iter 之后开始
每 densification_interval 个 iter 执行一次
densify_until_iter 之后停止增长

默认大致是：

500 iter 后开始
每 100 iter 执行一次
15000 iter 后停止 densification

7.2 Clone：小 Gaussian 直接复制

如果一个 Gaussian：

屏幕空间梯度大
并且自身尺度较小

代码会执行 clone：复制一个几乎相同的 Gaussian，让后续优化把它们拉开。

7.3 Split：大 Gaussian 分裂

如果一个 Gaussian：

屏幕空间梯度大
并且自身尺度较大

代码会执行 split：从该 Gaussian 的分布中采样多个新 Gaussian，并删除旧 Gaussian。

4DGS 的关键是 split 在完整 xyzt 空间中进行：

new_xyzt = R_4d @ sample_xyzt + old_xyzt

所以新 Gaussian 的中心不仅 x, y, z 会变化，t 也会变化。

这就是 time split。

7.4 Prune：删除无效 Gaussian

删除条件主要包括：

• opacity 太低。
• 屏幕空间半径太大。
• 世界空间尺度太大。

删除时，代码会同步删除对应的：

xyz / t / scaling / scaling_t / rotation / rotation_r / opacity / feature

以及 Adam optimizer 中的动量状态。

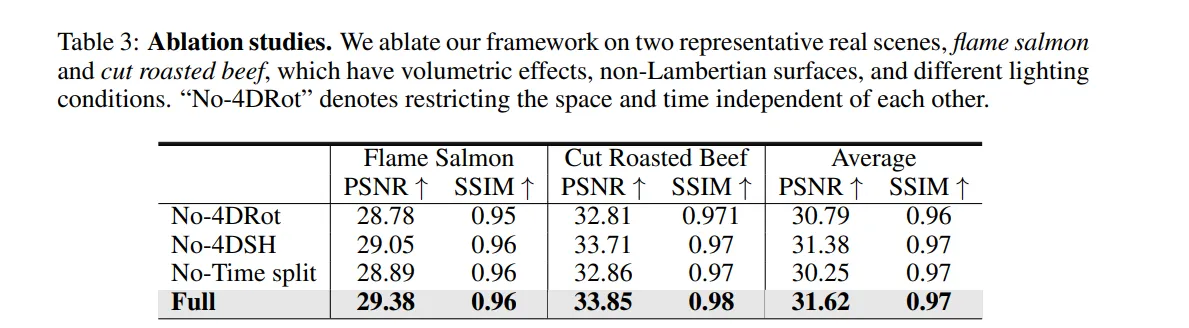

8. 评估与消融实验

论文中的主要消融项：

• No-4DRot：不使用完整 4D rotation，空间和时间不充分耦合，运动表达能力下降。
• No-4DSH：不使用时间相关颜色建模，外观随时间变化的表达能力下降。
• No-Time split：split 时不在时间维度采样，时间维度上的表示密度不足。

核心结论：

4D rotation 负责让 Gaussian 表达运动；
4DSH 负责让颜色随视角和时间变化；
time split 负责让 Gaussian 在时间维度上也能增密。
