Pipeline and Shading

在上一个 Assignment 中，我们完成了一个基础的软件光栅化工具。写到最后，屏幕上仅仅生成了两个重叠的三角形，没有纹理，没有光照，也没有复杂的颜色变化。

本次作业在之前的基础上进行了全面升级，实现了一个基于以下技术的高清渲染器：

• Blinn-Phong 光照模型
• 重心坐标插值（颜色、法线、纹理坐标、观察空间位置）
• Obj 材质库（.mtl）与贴图（Texture）加载
• 凹凸贴图（Bump Mapping）与位移贴图（Displacement Mapping）

1. 模型加载与数据组织：OBJ_Loader

在 OBJ_Loader.h 中，加载器主要从 .obj 文件中读取并解析以下信息：

• v：顶点位置坐标（Vertex Positions）
• vt：顶点纹理 UV 坐标（Vertex Texture Coordinates）
• vn：顶点法向量（Vertex Normals）
• f：面数据（Faces），即顶点的组合索引（格式形如 v/vt/vn）

Loader 内部维护了以下几个核心数据结构：

std::vector<Mesh> LoadedMeshes;          // 保存已有的网格列表。每个 Mesh 是一个独立的子网格，拥有自己独立的 Vertices、Indices 和 MeshMaterial
std::vector<Vertex> LoadedVertices;      // 全局顶点列表（打平了所有 Mesh 的所有顶点）
std::vector<unsigned int> LoadedIndices; // 全局已加载索引列表，保存了所有三角形对上面全局顶点列表的索引
std::vector<Material> LoadedMaterials;   // 从 .mtl 中加载的已解析材质列表

在 main.cpp 中，通过遍历 LoadedMeshes 里的每一个 Mesh 顺序取出顶点，并将它们构造成 Triangle 对象存入 TriangleList：

for (auto mesh : Loader.LoadedMeshes)
{
    // 每次跨 3 个顶点取出一个三角形
    for (int i = 0; i < mesh.Vertices.size(); i += 3)
    {
        Triangle* t = new Triangle();
        for (int j = 0; j < 3; j++)
        {
            t->setVertex(j, Vector4f(mesh.Vertices[i+j].Position.X, mesh.Vertices[i+j].Position.Y, mesh.Vertices[i+j].Position.Z, 1.0));
            t->setNormal(j, Vector3f(mesh.Vertices[i+j].Normal.X, mesh.Vertices[i+j].Normal.Y, mesh.Vertices[i+j].Normal.Z));
            t->setTexCoord(j, Vector2f(mesh.Vertices[i+j].TextureCoordinate.X, mesh.Vertices[i+j].TextureCoordinate.Y));
        }
        TriangleList.push_back(t);
    }
}

因为在解析阶段，每一面所对应的顶点已经被扁平化（Flatten）顺序追加到了 mesh.Vertices 中，因此我们可以直接以 i += 3 的步长从顶点数组中依次获取非重叠的独立三角形（Triangle List 布局）。

2. Fragment Shader 的动态回调与注册

为了实现多种渲染模式的无缝切换，main.cpp 定义了一个函数包装器（函数指针）：

std::function<Eigen::Vector3f(fragment_shader_payload)> active_shader = phong_fragment_shader;

其结构定义如下：

• 输入参数：fragment_shader_payload（包含当前片元插值属性的结构体）。
• 返回值：Eigen::Vector3f（表示该像素计算得到的最终 RGB 颜色，范围为 [0, 255]）。
• 动态绑定：根据命令行参数选择性绑定为：normal_fragment_shader、texture_fragment_shader、phong_fragment_shader、bump_fragment_shader 或 displacement_fragment_shader。

设置完毕后，通过下述方法将着色器注册给光栅化器：

r.set_fragment_shader(active_shader);

这种设计在软件架构上将**光栅化逻辑（几何遍历与深度测试）与着色算法逻辑（光照与材质计算）**彻底解耦。后续无论我们如何修改或增加片元着色器，都完全不需要改动光栅化器的底层核心渲染代码。

3. 光栅化与属性插值：rasterize_triangle

在执行 draw() 时，顶点的物理属性和坐标经历了多维变换，它们被传入到光栅化器：

3.1 观察空间坐标准备

在进入光栅化循环之前，需将顶点的 3D 原始坐标转换到**观察空间（相机空间 / View Space）**下，用作后续光照计算中光源方向和视线方向的基准：

std::array<Eigen::Vector4f, 3> mm {
        (view * model * t->v[0]),
        (view * model * t->v[1]),
        (view * model * t->v[2])
};

std::array<Eigen::Vector3f, 3> viewspace_pos;
std::transform(mm.begin(), mm.end(), viewspace_pos.begin(), [](auto& v) {
    return v.template head<3>();
});

3.2 像素属性插值

在先前的 Assignment 中，在计算三角形包围盒（Bounding Box）之后，仅需通过插值得到深度 $z_p$ 用作 Z-Buffer 遮挡测试。

而在本次作业中，通过深度测试的像素还需要插值计算以下属性，并打包存入 fragment_shader_payload：

• interpolated_color：插值颜色。
• interpolated_normal：插值法向量。
• interpolated_texcoords：插值纹理坐标 $(u, v)$。
• interpolated_shadingcoords：插值后的着色点在观察空间下的 3D 坐标（即 payload.view_pos）。

重心坐标计算

上述插值的基准是二维重心坐标（Barycentric Coordinates）。从几何视角看，重心坐标实质上是面积比例： 在一个大三角形 $\triangle ABC$ 内部选取一个点 $P$，它与三个顶点相连，将大三角形分割成了三个小三角形。每个顶点对应的坐标分量，取决于其对边小三角形的面积占比：

• $A_A$：点 $P$ 与边 $BC$ 围成的三角形面积
• $A_B$：点 $P$ 与边 $AC$ 围成的三角形面积
• $A_C$：点 $P$ 与边 $AB$ 围成的三角形面积

大三角形的总面积为 $A_{\text{total}} = A_A + A_B + A_C$。点 $P$ 的重心坐标表示为 $(\alpha, \beta, \gamma)$，其公式如下：

在代码中通过二维向量叉积展开，计算方式如下：

static std::tuple<float, float, float> computeBarycentric2D(float x, float y, const Vector4f* v){
    float c1 = (x*(v[1].y() - v[2].y()) + (v[2].x() - v[1].x())*y + v[1].x()*v[2].y() - v[2].x()*v[1].y()) / (v[0].x()*(v[1].y() - v[2].y()) + (v[2].x() - v[1].x())*v[0].y() + v[1].x()*v[2].y() - v[2].x()*v[1].y());
    float c2 = (x*(v[2].y() - v[0].y()) + (v[0].x() - v[2].x())*y + v[2].x()*v[0].y() - v[0].x()*v[2].y()) / (v[1].x()*(v[2].y() - v[0].y()) + (v[0].x() - v[2].x())*v[1].y() + v[2].x()*v[0].y() - v[0].x()*v[2].y());
    float c3 = (x*(v[0].y() - v[1].y()) + (v[1].x() - v[0].x())*y + v[0].x()*v[1].y() - v[1].x()*v[0].y()) / (v[2].x()*(v[0].y() - v[1].y()) + (v[1].x() - v[0].x())*v[2].y() + v[0].x()*v[1].y() - v[1].x()*v[0].y());
    return {c1,c2,c3};
}

得到插值系数后，我们在更新 Z-Buffer 时对属性进行计算并回调 Shader：

if (zp < depth_buf[index]) {
    depth_buf[index] = zp;
    fragment_shader_payload payload(interpolated_color, interpolated_normal.normalized(), interpolated_texcoords, texture ? &*texture : nullptr);
    payload.view_pos = interpolated_shadingcoords;

    // 执行片元着色器并给屏幕像素上色
    auto pixel_color = fragment_shader(payload);
    set_pixel(Eigen::Vector2i(x, y), pixel_color);
}

4. 着色器（Shader）的具体实现

4.1 Normal Shader: normal_fragment_shader

• 作用：不包含任何光照模型，纯粹用于直观调试顶点法线是否插值正确。
• 公式：将法线三维分量 $[-1, 1]$ 映射到 $[0, 1]$ 范围输出为 RGB： $\text{Color} = \frac{\mathbf{n} + (1, 1, 1)^T}{2} \times 255$

4.2 Blinn-Phong Shader: phong_fragment_shader

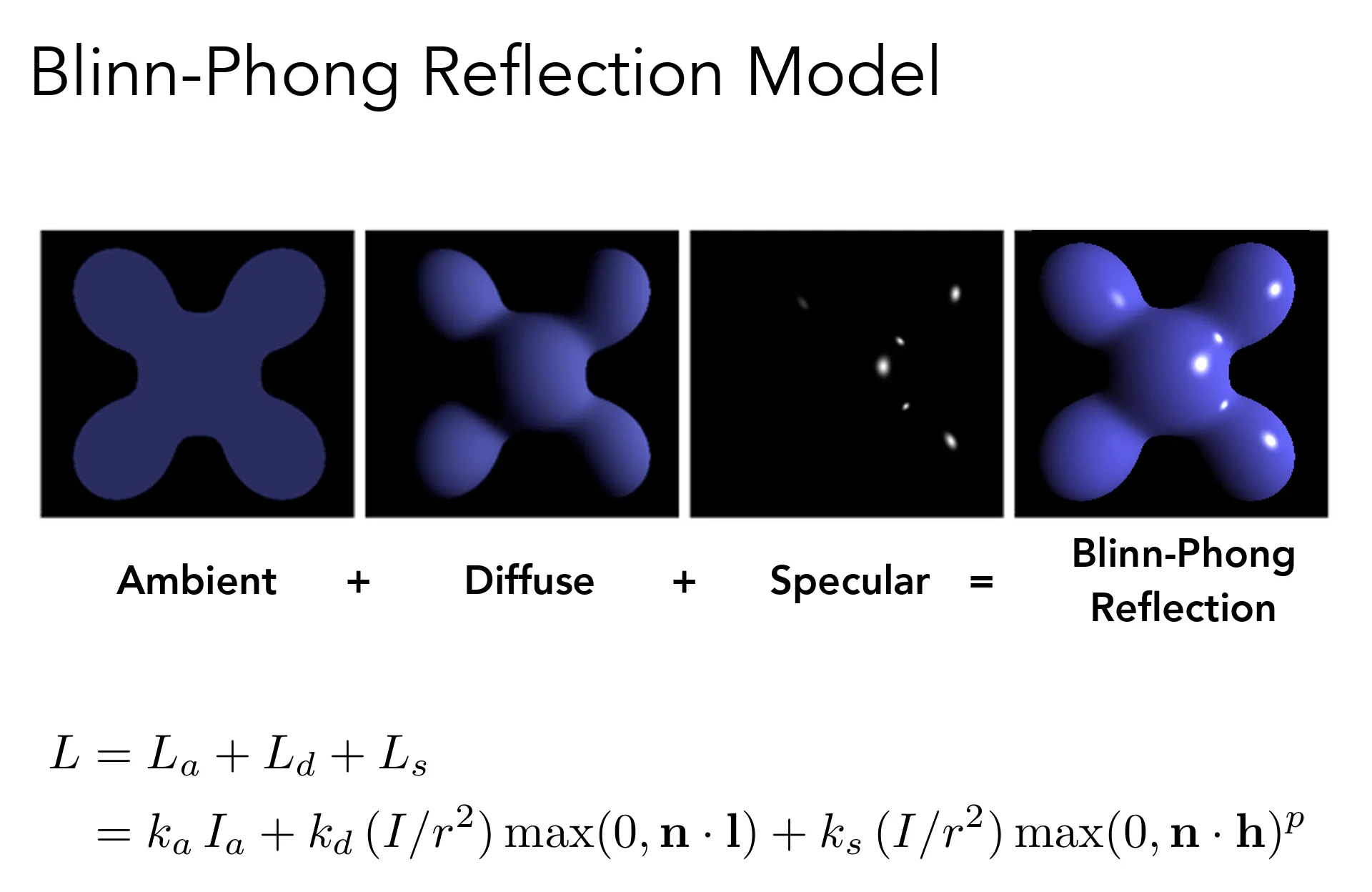

Blinn-Phong 模型将物体表面反射光线拆分为三个部分：环境光项 (Ambient)、漫反射项 (Diffuse) 和 高光项 (Specular)。 总反射光强公式为三者之和： $L = L_a + L_d + L_s$

① 环境光项 (Ambient Term)

用于简单填补背光面，防止面完全死黑，是一个假想的常数： $L_a = k_a I_a$

② 漫反射项 (Lambertian Diffuse Term)

光线照射到粗糙表面后均匀散射。其反射光强与观察视角无关： $L_d = k_d \left( \frac{I}{r^2} \right) \max(0, \mathbf{n} \cdot \mathbf{l})$

• $k_d$：漫反射系数（物体本色 payload.color）。
• $\frac{I}{r^2}$：到达着色点处的光能衰减（随距离平方反比衰减）。
• $\mathbf{n} \cdot \mathbf{l}$：表面法线 $\mathbf{n}$ 与入射光方向 $\mathbf{l}$ 的夹角余弦，限制必须大于 0。

③ 高光项 (Specular Term)

当观察方向接近镜面反射方向时产生的刺眼亮斑。引入了半程向量 (Half Vector)： $\mathbf{h} = \frac{\mathbf{v} + \mathbf{l}}{\|\mathbf{v} + \mathbf{l}\|}$ $L_s = k_s \left( \frac{I}{r^2} \right) \max(0, \mathbf{n} \cdot \mathbf{h})^p$

• $k_s$：高光反射系数（通常是一片亮白色的光斑）。
• $p$：高光指数。值越大，高光光斑越小、越锐利；值越小，光斑越大、越模糊。

代码核心实现

for (auto& light : lights)
{
    Eigen::Vector3f light_l = light.position - point;
    float r = light_l.squaredNorm();
    light_l.normalize();
    Eigen::Vector3f light_v = (eye_pos - point).normalized() ;
    Eigen::Vector3f bisector = (light_l + light_v).normalized();

    Eigen::Vector3f ambient = ka.cwiseProduct(amb_light_intensity);
    Eigen::Vector3f diffuse = kd.cwiseProduct(light.intensity / r * std::max(0.0f, normal.dot(light_l)));
    Eigen::Vector3f specular = ks.cwiseProduct(light.intensity / r * std::pow(std::max(0.0f , normal.dot(bisector)), p));

    result_color += (ambient + diffuse + specular);
}

4.3 Texture Shader: texture_fragment_shader

• 作用：将纯色 Blinn-Phong 升级为贴图 Blinn-Phong。
• 不同点：漫反射系数 $k_d$ 不再是固定的 payload.color，而是根据插值得到的纹理坐标 $(u, v)$，在绑定贴图上进行采样： $k_d = \text{texture.getColor}(u, v)$

4.4 Bump Shader: bump_fragment_shader

• 作用：通过一张**高度图（Height Map）**来扰动像素的法线方向，从而欺骗人眼，使其在光照下呈现出表面凹凸的假象，但物体的几何形状（顶点位置）并没有发生改变。
• 算法步骤：
  1. 构建切线空间（TBN 矩阵）：对于法线 $\mathbf{n} = (x, y, z)$，计算其正交的切线 $\mathbf{t}$ 和副切线 $\mathbf{b}$： $\mathbf{t} = \left( \frac{x \cdot y}{\sqrt{x^2+z^2}}, \sqrt{x^2+z^2}, \frac{z \cdot y}{\sqrt{x^2+z^2}} \right)^T, \quad \mathbf{b} = \mathbf{n} \times \mathbf{t}$ $TBN = \begin{bmatrix} \mathbf{t} & \mathbf{b} & \mathbf{n} \end{bmatrix}$
  2. 计算高度图的局部梯度（偏导数）： $dU = k_h \cdot k_n \cdot \left( h(u + 1/w, v) - h(u, v) \right)$ $dV = k_h \cdot k_n \cdot \left( h(u, v + 1/h) - h(u, v) \right)$ 其中 $h(u,v)$ 为贴图颜色向量的模长（高度），$w$ 与 $h$ 分别为纹理图的宽高。
  3. 合成扰动法线： 在切线空间下的局部法线为 $\mathbf{l}_n = (-dU, -dV, 1)^T$。 转换到观察空间下的扰动法线为： $\mathbf{n}_{\text{perturbed}} = \text{normalize}(TBN \cdot \mathbf{l}_n)$
  4. 最终输出：在本作业的 Bump 模式实现中，直接将扰动后的法线映射为 RGB 颜色输出，用于直观地查看凹凸贴图的效果。

4.5 Displacement Shader: displacement_fragment_shader

• 作用：位移贴图是真正物理意义上的凹凸。它不仅改变了法线方向，还真正沿着法线方向移动了顶点的 3D 空间坐标。
• 算法步骤：
  1. 按照与 bump 相同的方式，利用高度图计算出高度梯度 $dU$ 和 $dV$，以及对应的扰动法线： $\mathbf{n}_{\text{perturbed}} = \text{normalize}(TBN \cdot \mathbf{l}_n)$
  2. 点位置位移（核心不同）：沿着原始法线方向偏移像素的三维着色点位置： $\mathbf{p}_{\text{displaced}} = \mathbf{p} + k_n \cdot \mathbf{n} \cdot h(u, v)$
  3. 计算光照：将位移后的点位置 $\mathbf{p}_{\text{displaced}}$ 和扰动后的法线 $\mathbf{n}_{\text{perturbed}}$ 代入完整的 Blinn-Phong 模型中进行局部光照着色计算，返回最终颜色。
• 相比 Bump 的优势：由于改变了物体表面的实际几何位置，使得模型轮廓边缘也具有凹凸感，且自阴影和遮挡效果更加真实。
